VÁLVULAS PPR

Fabricante de válvulas PPR para sistemas de água quente e fria

A ZHSU produz tubos e conexões de plástico desde 2004 no distrito de Jinshan, Xangai, em uma área de 70.000 m² com linhas de produção importadas e um laboratório nacional certificado pelo CNAS. Nossas válvulas PP-R são a camada de controle de fluxo do mesmo sistema que nossa TUBO PPR e ENCAIXE PPR faixas, para que um projeto possa ser fornecido a partir de uma fonte com dimensões, qualidade de material e comportamento de fusão correspondentes.

As válvulas são utilizadas para isolar risers, grupos sanitários, coletores de piso radiante, conexões de equipamentos e ramais. Como as juntas PP-R são feitas por fusão térmica em vez de rosqueamento, o corpo da válvula deve aceitar o mesmo ciclo de fusão do soquete que o tubo, e a união ou extremidade rosqueada deve corresponder à transição para o trabalho em metal. Moldamos nossos corpos de válvulas a partir da mesma matéria-prima importada usada em toda a linha PP-R, proveniente da Borealis e de fornecedores sul-coreanos.

Nossa linha de válvulas PPR e onde cada tipo se encaixa

Os cinco tipos de válvulas abaixo cobrem as funções de isolamento e fechamento normalmente especificadas em sistemas de água domésticos, comerciais e industriais leves. A seleção é determinada pelo diâmetro do tubo, se a junta é fundida ou rosqueada e com que frequência a válvula será operada.

Materiais e Construção

O PP-R é escolhido para serviços de água porque resiste a incrustações, corrosão e ataque eletroquímico, e porque pode ser fundido por calor em uma junta que é tão forte quanto a parede do tubo. Os corpos das válvulas seguem a mesma lógica: a carcaça é PP-R, a esfera e a haste são as partes móveis que determinam o ciclo de vida e a vedação, e a porca de capa permite que o corpo seja aberto para manutenção sem cortar a linha.

• Componentes do corpo e da união moldados em copolímero aleatório de polipropileno, compatível com o tipo de tubo PP-R.
• Soquetes de fusão dimensionados para ferramentas de fusão de soquete PP-R padrão em 20mm, 25mm e 32mm.
• Extremidades roscadas para transição para tubulações metálicas, bombas, tanques e acessórios.
• Projeto de união que permite a remoção do corpo e a substituição da vedação em serviço.
• Adequado para serviço de água quente e fria, incluindo aquecimento e distribuição doméstica.

Aplicação adequada para projetos prediais e municipais

Nossas válvulas são especificadas onde uma linha PP-R precisa de um ponto de fechamento positivo que não corroa ou introduza um metal diferente no caminho da água. Nos serviços prediais eles isolam risers, ramais de piso, grupos sanitários e conexões de salas de fábrica. Em circuitos de aquecimento e resfriamento eles servem para isolamento do coletor e dos terminais. Na renovação da rede de água municipal e rural, proporcionam controle de ramais nas linhas de distribuição PP-R.

Como a mesma fábrica produz tubos, conexões e válvulas, um projeto pode padronizar um sistema de material. Os acoplamentos, cotovelos e tês das nossas linhas PPR COUPLING e PPR ELBOW são produzidos na mesma base dimensional, o que simplifica as configurações de fusão e reduz o número de ferramentas no local.

Tamanhos, Classe de Pressão e Condições Operacionais

Como um Fábrica de válvula PPR de 20 mm 25 mm 32 mm , definimos as classificações de pressão do sistema PP-R como dependentes da temperatura: a classe nominal se aplica à temperatura ambiente da água e diminui à medida que a temperatura de trabalho aumenta. A seleção da válvula, portanto, segue a mesma lógica pressão-temperatura da tubulação, e a válvula não deve ser tratada como um componente de classificação mais elevada do que a linha que ela atende.

Notas de instalação e comissionamento

As válvulas PP-R são instaladas com o mesmo processo de fusão do soquete do tubo. O tempo de aquecimento, a profundidade de inserção e o período de resfriamento são definidos pelo diâmetro e pela espessura da parede, e a válvula deve ser deixada na posição aberta durante a fusão para que o calor não fique preso na esfera e na sede. As extremidades roscadas requerem um método de vedação apropriado para juntas de plástico com metal, com cuidado para não aplicar torque excessivo ao corpo de plástico.

• Confirme se as ferramentas de fusão correspondem às dimensões do soquete da válvula antes de iniciar.
• Apoie o corpo da válvula para que o movimento do tubo não carregue a união ou a rosca.
• Teste a pressão da linha concluída antes de fechar paredes, poços ou valas.
• Registre a pressão do teste, a duração e as condições ambientais para entrega.
• Deixe as instruções de operação e vedações sobressalentes com a equipe de manutenção.

Controle de qualidade e evidências de aceitação

A produção ocorre sob um sistema de qualidade documentado com certificação ISO9001, ISO14001 e OHSAS18001, e nosso laboratório certificado pelo CNAS oferece suporte a testes de materiais e produtos. A matéria-prima recebida é verificada antes da extrusão e moldagem, e os produtos acabados são amostrados lote por lote. Um relatório de inspeção de fábrica pode ser emitido com a remessa como documentação de garantia de qualidade.

Para aceitação do projeto, o pacote usual é o relatório de inspeção, o conjunto de certificados relevante e a lista de embalagem. Quando uma especificação de projeto exige documentação adicional, confirmamos o que pode ser fornecido na fase de cotação, em vez de assumi-lo após a colocação do pedido.

Informações que usamos para configurar sua solução

Para preparar uma configuração e cotação de válvula trabalhamos a partir dos dados do projeto abaixo. Uma lista completa de pedidos com tamanhos, quantidades, tipos de conexão e o termo comercial exigido normalmente é suficiente para cotar; desenhos ou lista de quantidades ajudam onde o layout já está fixo.

• Tipo de válvula e quantidade por tamanho.
• Diâmetro nominal e combinação de conexão em cada extremidade.
• Projete a temperatura e a pressão de trabalho do sistema.
• Fluido e aplicação, incluindo se a linha é de água potável, aquecimento ou drenagem.
• Prazo de negociação (FOB, CIF, CNF ou outro) e porto de destino.
• Requisitos de embalagem, marcação e rotulagem.
• Documentação necessária para aceitação, como relatórios de inspeção ou certificados.
• Janela de entrega necessária e qualquer cancelamento faseado.

Embalagem, entrega e facilidade de manutenção

As conexões para tubos, incluindo válvulas, são embaladas em sacos plásticos transparentes em quantidades especificadas e depois colocadas em caixas dedicadas; os tubos são agrupados e embrulhados em sacos de tecido. Isso protege as roscas e as faces de união durante o manuseio e carregamento de contêineres. A entrega padrão é de cerca de 15 dias, sujeita à lista de pedidos e ao cronograma de produção atual, e tubos e conexões regulares são mantidos em estoque.

Em serviço, o projeto da união permite que o corpo da válvula seja aberto ou substituído sem perturbar a tubulação circundante, o que mantém a manutenção dentro de uma janela de desligamento normal. Vedações sobressalentes e válvulas de reposição podem ser fornecidas com o pedido original ou como uma solicitação separada, e podemos fornecer orientação de instalação e operação para a equipe do local.

Perguntas frequentes

Quais tamanhos de válvulas PPR a ZHSU fabrica?

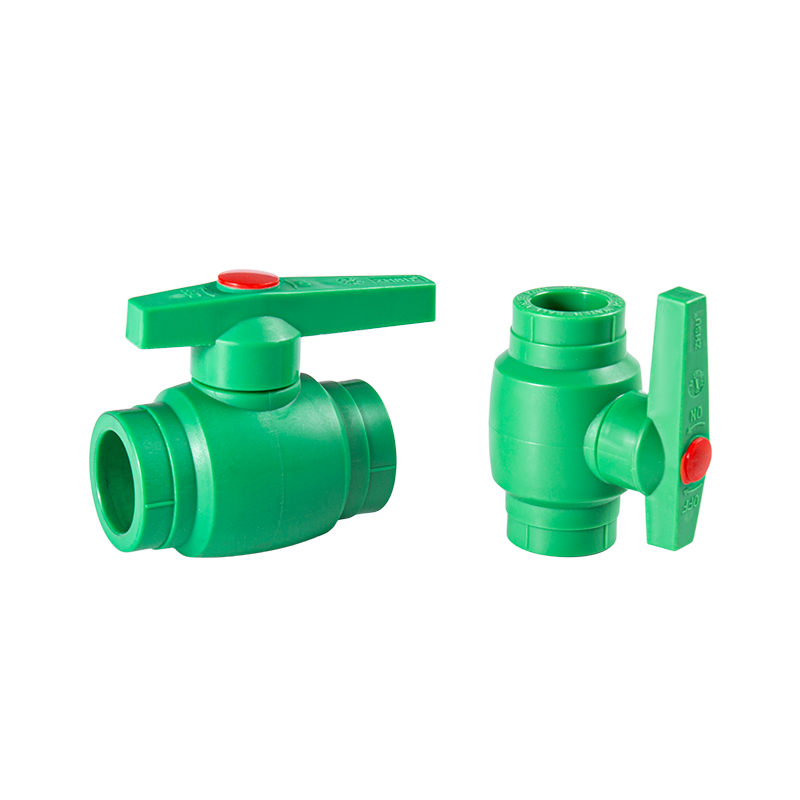

Nossa linha de válvulas PPR cobre diâmetros nominais de 20 mm, 25 mm e 32 mm em válvulas esfera de união dupla, válvulas esfera de união simples fêmea e macho, torneiras de bloqueio e válvulas esfera. Outros tamanhos e combinações de conexões podem ser discutidos em uma lista de projetos específica.

Qual válvula deve ser usada para um riser e qual para um acessório?

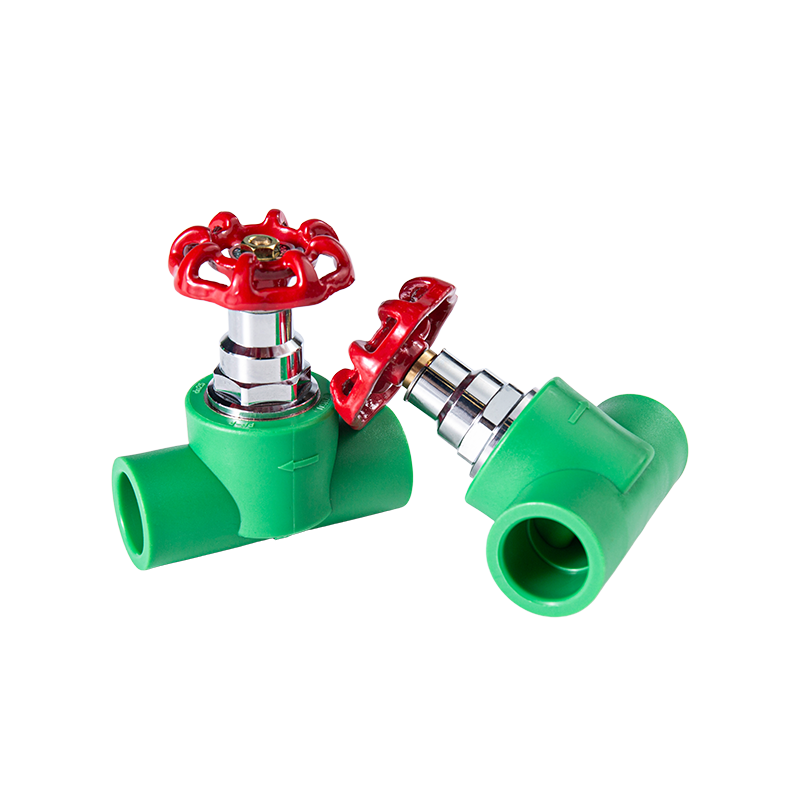

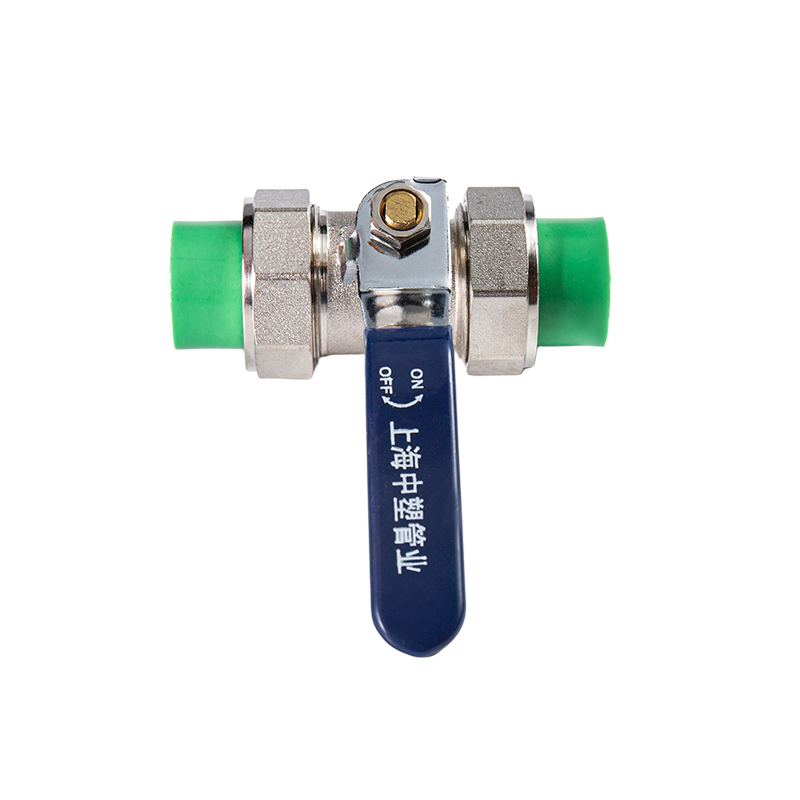

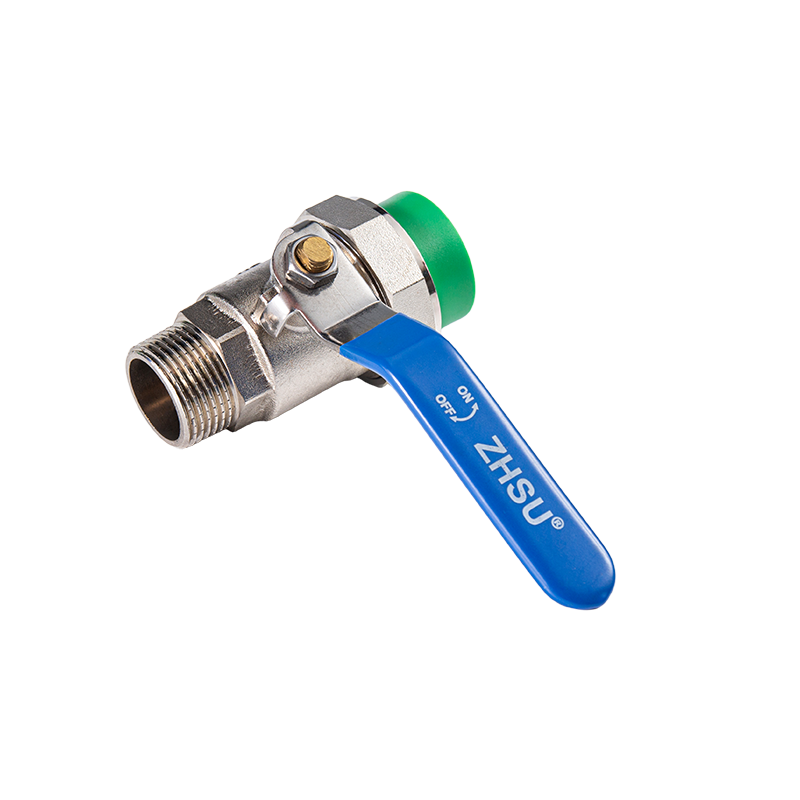

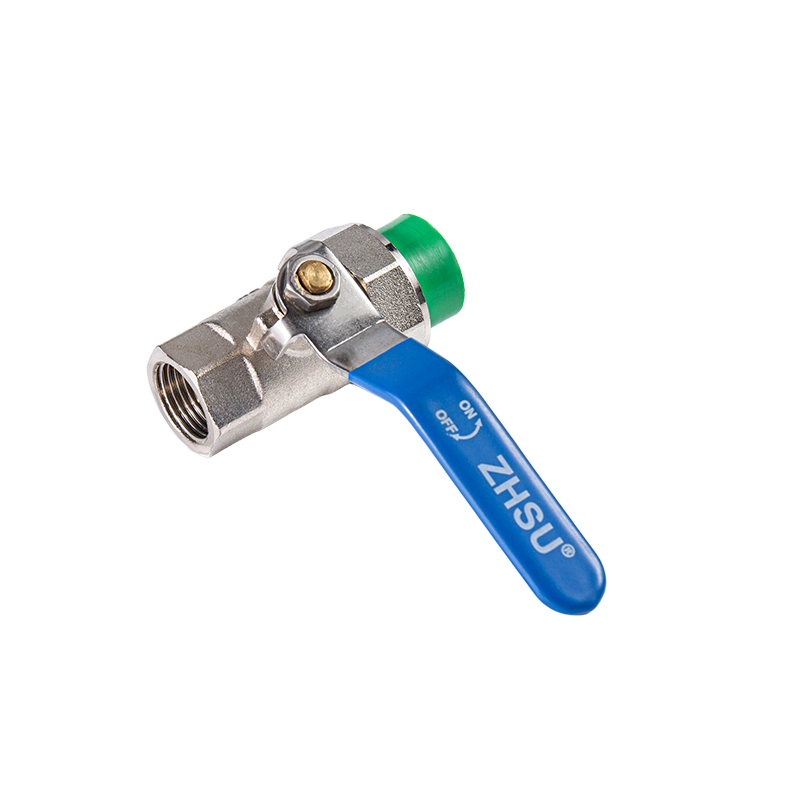

Os risers e ramais são normalmente isolados com uma válvula esfera de união dupla, pois a união permite que o corpo seja removido para manutenção. Dispositivos elétricos e locais apertados em paredes ou poços geralmente são atendidos por uma torneira de fechamento, que possui um corpo mais compacto. Onde a linha muda de PP-R para metal, uma válvula esfera de união única com extremidade roscada macho ou fêmea faz a transição.

As válvulas PPR podem ser utilizadas em circuitos de água quente e aquecimento?

Sim. O PP-R é utilizado para abastecimento de água quente e fria e para distribuição de aquecimento, e o corpo da válvula é feito da mesma família de materiais. A classe de pressão permitida depende da temperatura de trabalho, portanto a temperatura e a pressão projetadas são confirmadas na fase de seleção, em vez de assumidas a partir da classificação ambiente.

Como as válvulas são unidas ao tubo?

Os soquetes de fusão são unidos por fusão de soquete PP-R padrão usando o mesmo tempo de aquecimento e profundidade de inserção do tubo. As extremidades roscadas são conectadas à estrutura metálica com um método de vedação adequado. A válvula fica aberta durante a fusão e o corpo é apoiado para que o movimento do tubo não carregue a união ou a rosca.

Que documentação é fornecida com um pedido de válvula?

As remessas são acompanhadas por uma lista de embalagem e um relatório de inspeção de fábrica pode ser fornecido como prova de garantia de qualidade. Nossos sistemas de gestão de qualidade, saúde ambiental e ocupacional e segurança são certificados pela ISO9001, ISO14001 e OHSAS18001, e os testes são apoiados pelo nosso laboratório certificado pelo CNAS. A documentação adicional exigida por uma especificação de projeto é confirmada na fase de cotação.

Qual a quantidade mínima de pedido e prazo de entrega?

O MOQ varia de acordo com o tamanho do produto, e tubos e conexões regulares são mantidos em estoque suficiente para que nenhum MOQ se aplique a eles. A entrega típica é de cerca de 15 dias, com o cronograma exato dependendo da lista de pedidos e do plano de produção atual da fábrica. Os requisitos de OEM e ODM podem ser atendidos.
