Xangai Zhongsu Pipe Co., Ltd. é uma empresa líder Fabricantes da União PPR , produzindo Sindicato PPR É parte de um sistema completo de tubulação PP-R fabricado em nossa fábrica no distrito de Jinshan, em Xangai. Uma união PPR une duas extremidades do tubo com uma porca roscada e um arranjo de vedação, para que uma seção da linha possa ser aberta, reparada e remontada sem cortar o tubo. Fornecemos três tipos de união - totalmente em plástico, com rosca fêmea e rosca macho - nos tamanhos 20 mm, 25 mm e 32 mm, com configurações personalizadas produzidas sob encomenda.
Nossa linha de uniões é construída para os pontos de um sistema que são abertos com mais frequência: hidrômetros, bombas, esquentadores, válvulas, filtros e conexões de equipamentos. Como o corpo da união, a porca e a face de vedação são moldados no mesmo copolímero aleatório de polipropileno usado em nosso tubo, a junta mantém o comportamento térmico e químico da linha circundante.
Gama PPR Union que fabricamos
Cada tipo de união resolve um problema de interface diferente. A versão totalmente plástica mantém toda a junta em PP-R, o que se adapta a passagens enterradas e ocultas onde não é necessário contato metálico. As versões roscadas fazem a transição do tubo PP-R para uma rosca metálica, que é como a maioria das bombas, medidores e tanques são conectados.
| Tipo de União | Conexão | Aplicação Típica |
|---|---|---|

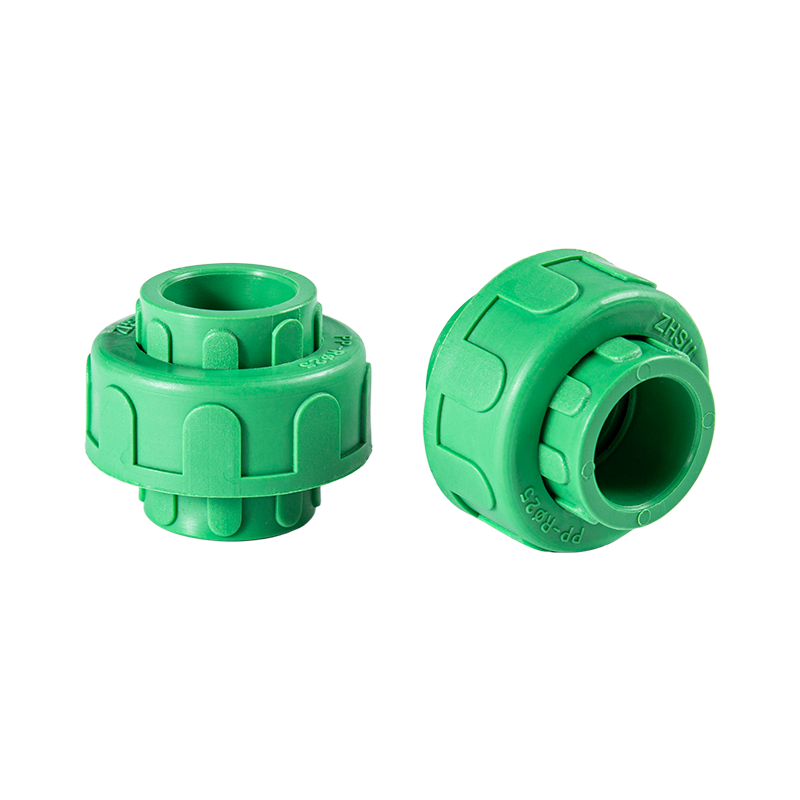

| União Plástica PPR | Fusão de soquete em ambas as extremidades | Passagens de abastecimento de água ocultas e enterradas, seções de riser, coletores de saída |

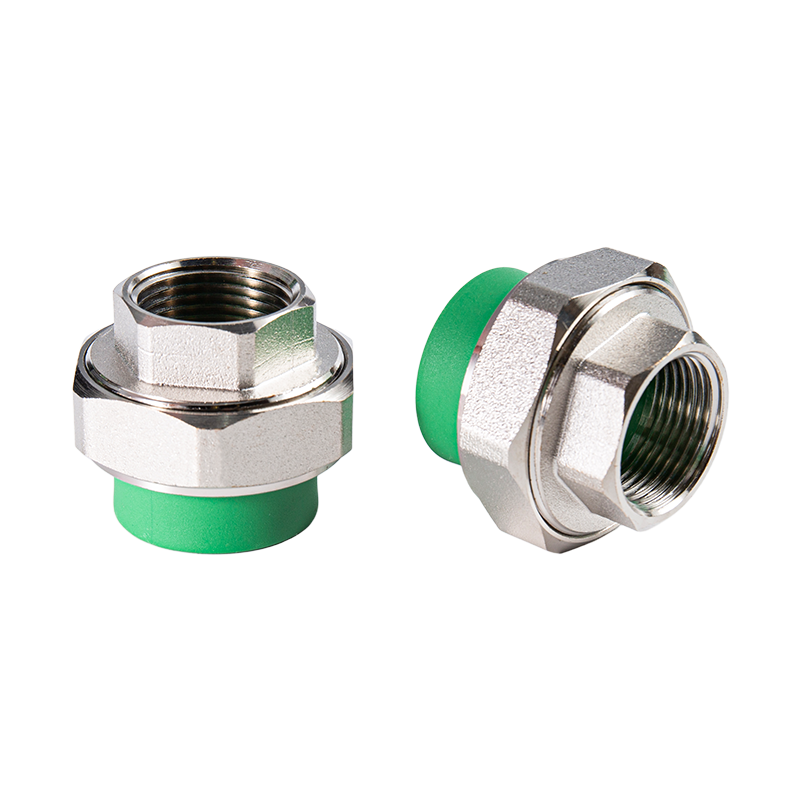

| União roscada fêmea PPR | Soquete de fusão rosca fêmea BSP/NPT | Saídas de bombas, medidores de água, entradas de tanques, conexões de válvulas |

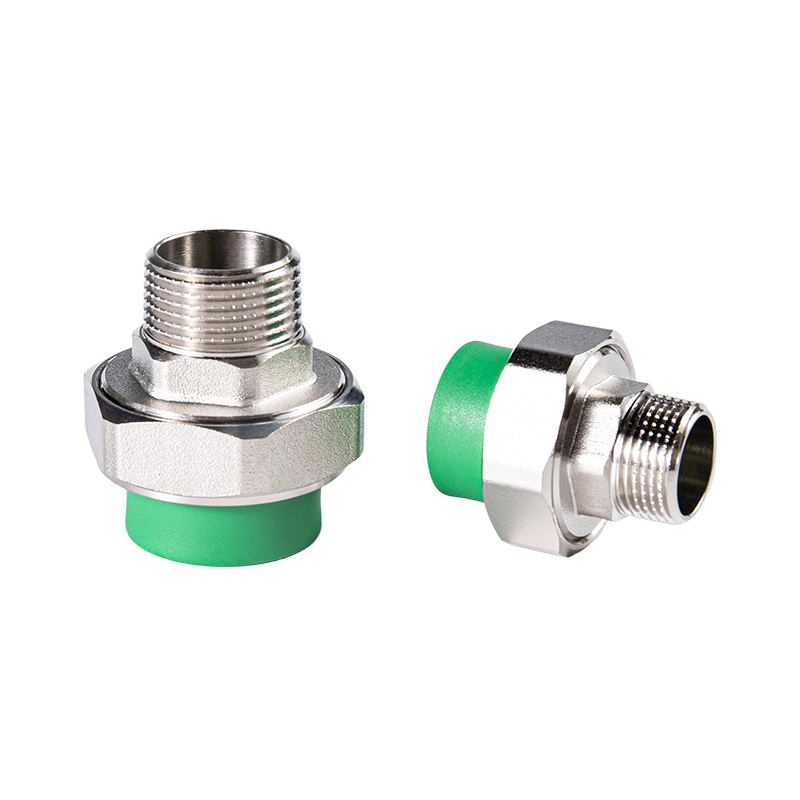

| União roscada macho PPR | Rosca macho BSP/NPT do soquete de fusão | Entradas de equipamentos, carcaças de filtros, conjuntos de reforço, portas de válvulas roscadas |
Os tamanhos variam de 20 mm a 32 mm como padrão, correspondendo aos diâmetros pequenos e médios usados no abastecimento de água predial, água quente e distribuição de aquecimento. Combinações maiores ou fora do padrão são produzidas como itens personalizados mediante desenho ou amostra confirmada.
Onde as uniões PPR se encaixam em um sistema de tubulação
Um sindicato é um ponto de atendimento, não uma junta geral. Posicionamos onde a linha será aberta durante sua vida útil e mantemos juntas de fusão para as conexões permanentes. Essa divisão mantém o trabalho de manutenção local, em vez de forçar o corte de uma seção do tubo.
- Pontos de medição e controle: hidrômetros, manômetros e tomadas de instrumentos que necessitam de remoção periódica.
- Conexões de bombas e equipamentos: bombas booster, circuladores, trocadores de calor e carcaças de filtros onde a união permite um rápido isolamento.
- Circuitos de água quente e aquecimento: PP-RCT e tubulações de alta temperatura onde o movimento térmico e o acesso repetido de serviço são importantes.
- Decolagens de riser e manifold: ramais que podem ser estendidos ou redirecionados após a transferência.
- Conjuntos pré-fabricados: skids e módulos de sala de fábrica que são montados fora do local e unidos no local.
A união combina com nossa linha PPR COUPLING para juntas retas permanentes e com acessórios PPR COTOVELO e PPR TEE para completar uma mudança de rota ou ramificação no mesmo nó.
Materiais e Construção
Como um experiente Fábrica de união de tubos PPR , usamos matéria-prima importada para nossos produtos plásticos, e o composto PP-R é da mesma família usada em nossa produção de tubos e conexões. Essa consistência é importante em uma união, porque o corpo, a porca e o tubo se expandem e contraem na mesma proporção sob a mudança de temperatura.
- Corpo e porca: moldado em PP-R, com face de vedação formada no mesmo ciclo de moldagem para concentricidade.
- Inserções roscadas: rosca metálica colada ao corpo moldado nas versões fêmea e macho, dimensionada de acordo com o diâmetro do tubo correspondente.
- Vedação: junta plana ou sede com O-ring dependendo do desenho da união, comprimida pela porca de união.
- Soquetes de fusão: dimensionado para ferramentas de fusão de soquete padrão para que o equipamento de aquecimento e soldagem existente do instalador funcione sem adaptadores.
Como a união é uma junta desmontável, o elemento de vedação é a parte que sofre desgaste. Fornecemos vedações e porcas de união sobressalentes para que um ponto de serviço possa ser restaurado sem substituir toda a conexão.
Tamanhos, Threads e Opções de Configuração
A configuração é definida pelo diâmetro do tubo no lado da fusão e pelo padrão de rosca no lado do equipamento. Confirmamos ambos antes da produção, uma vez que uma união que corresponda ao tubo, mas não à porta da bomba, é um problema no local.
| Item de configuração | Opções que produzimos |
|---|---|
| Tamanho nominal do tubo | Padrão de 20 mm, 25 mm, 32 mm; tamanhos personalizados para desenho |
| Tipo de união | Plástico, rosca fêmea, rosca macho |
| Padrão de rosca | Confirmado por projeto; opções de rosca métrica e em polegadas |
| Cor | Cores padrão PP-R; cor do projeto a pedido |
| Marca | OEM e ODM suportados |
As uniões são fornecidas para combinar com o sistema de tubulação que servem. Para circuitos de água quente e aquecimento recomendamos emparelhá-los com TUBO PPR PARA ÁGUA DE ALTA TEMPERATURA, e para abastecimento frio e potável geral com a linha de tubos de abastecimento de água.
Instalação, Comissionamento e Aceitação
Uma união é instalada em duas etapas: os soquetes de fusão são soldados às extremidades do tubo e, em seguida, a porca de união é apertada para comprimir a vedação. A segunda etapa é onde se origina a maioria dos vazamentos, por isso documentamos a abordagem de aperto com o pedido.
- Corte e alinhe as extremidades do tubo, marque a profundidade de fusão e aqueça o soquete e o tubo até a temperatura e o tempo definidos pelo diâmetro do tubo.
- Unir sem torcer, segurar até endurecer e deixar a junta esfriar completamente antes de aplicar qualquer carga mecânica.
- Alinhe as duas metades concentricamente, coloque a vedação e aperte manualmente a porca de união e, em seguida, finalize com a folga especificada para a chave.
- Teste a pressão da seção completa antes da ocultação ou isolamento e registre o teste na folha de comissionamento.
As uniões roscadas precisam de um vedante de rosca compatível com água potável onde a linha é para abastecimento potável. Confirmamos a profundidade de engate da rosca para que a inserção metálica não seja sobrecarregada durante o aperto.
Controle de Qualidade e Documentação
A produção ocorre sob monitoramento de todo o processo, desde a entrada da matéria-prima até o produto acabado, com inspeção em processo em intervalos fixos e testes de amostragem em cada lote. Nosso laboratório credenciado pelo CNAS realiza as verificações de materiais e dimensões, e o departamento de qualidade realiza verificações adicionais em intervalos de tempo definidos.
- Verificações dimensionais e de rosca em corpos de união, porcas e insertos.
- Testes de amostragem em lote com registros retidos no lote de produção.
- Relatório de inspeção de fábrica emitido como documentação de garantia de qualidade com a remessa.
- Certificação do sistema de gestão abrangendo qualidade, meio ambiente e saúde e segurança ocupacional, com certificação CE para produtos aplicáveis.
Os pacotes de documentação são preparados por pedido, e podemos alinhar o escopo da inspeção com os requisitos de aceitação do projeto quando estes são declarados na fase de cotação.
Embalagem, entrega e peças sobressalentes
As conexões são embaladas em sacos plásticos transparentes em quantidades contadas e depois colocadas em caixas dedicadas às conexões. Essa gaxeta mantém os pequenos componentes da união juntos e protege as roscas e as faces de vedação durante o transporte. Os tubos são agrupados e embalados em sacos de tecido.
A entrega padrão é de cerca de 15 dias, com o cronograma real confirmado em relação à lista de pedidos e à carga de produção atual. Os acessórios regulares são mantidos em estoque, portanto, pedidos pequenos e repetidos podem ser atendidos sem uma quantidade mínima. Vedações e porcas de união sobressalentes estão disponíveis para estoque de manutenção, e podemos fornecer o mesmo tipo de união em fases repetidas de um projeto.
Informações que usamos para configurar sua solução
Uma cotação sindical é simples quando a interface é corrigida. Trabalhamos a partir da lista de pedidos e dos termos comerciais que você necessita, e confirmamos os pontos técnicos abaixo antes de liberar a produção.
| Entrada do projeto | Por que precisamos disso |
|---|---|
| Diâmetro do tubo e tipo de união | Define o tamanho do soquete de fusão e se uma rosca é necessária |
| Padrão de rosca and gender | Corresponde à bomba, medidor ou porta da válvula no local |
| Meio, temperatura e pressão | Confirma o grau do material e a seleção do selo |
| Quantidade por tamanho e cor | Impulsiona a lista de embalagem e a contagem de caixas |
| Termos comerciais e destino | Usado para cotar FOB, CIF, CNF ou outros termos acordados |
| Marca and marking requirements | Aplica marcação OEM ou ODM ao pedido |
Envie a lista de pedidos e as condições comerciais para cotação, e em troca confirmaremos a configuração, embalagem e cronograma de entrega.
Perguntas Sindicais do PPR das Equipes do Projeto
Que tipo de união deve ser usada na conexão de uma bomba?
Uma união roscada é normalmente a escolha certa, porque as portas da bomba são roscadas. Use a união roscada fêmea onde a porta da bomba é macho e a união roscada macho onde a porta é fêmea. O lado de fusão é soldado ao tubo PP-R, de modo que a transição do tubo de plástico para o equipamento de metal ocorre dentro da união, e não em um adaptador separado.
Uma união PPR pode ser usada em linhas de água quente?
Sim. A união é moldada a partir da mesma família de materiais PP-R do tubo, portanto segue a classificação de temperatura da linha em que está instalada. Para serviços continuamente em alta temperatura, emparelhamos a união com PP-RCT ou tubo de alta temperatura para que todo o conjunto compartilhe a mesma base de projeto.
Quais tamanhos estão disponíveis e podem ser produzidos tamanhos fora do padrão?
A produção padrão cobre uniões de 20 mm, 25 mm e 32 mm em plástico, versões com rosca fêmea e rosca macho. Os itens personalizados são produzidos de acordo com um desenho ou amostra confirmada, incluindo padrões de linha e requisitos de cores específicos do projeto.
Como a união é vedada e há vedações de reposição disponíveis?
A porca de união comprime uma junta ou anel de vedação contra a face de vedação do corpo. Como esse elemento é a peça de desgaste em uma junta desmontável, fornecemos vedações e porcas de união sobressalentes para que um ponto de serviço possa ser restaurado sem cortar a conexão.
Que documentação é fornecida com um pedido sindical?
Os pedidos são enviados com um relatório de inspeção de fábrica e os registros de amostragem do lote são mantidos em relação ao lote de produção. Quando um projeto requer um escopo de inspeção definido ou documentação de aceitação adicional, confirmamos esse escopo quando o pedido é feito.
Você oferece suporte a OEM e ODM para uniões PPR?
Sim. Produzimos uniões sob a marca do cliente e desenvolvemos configurações personalizadas de acordo com o desenho. A marcação, a cor e a embalagem podem ser alinhadas com os requisitos do distribuidor ou do projeto, e a mesma especificação pode ser repetida em fases posteriores do mesmo projeto.
