Shanghai Zhongsu Pipe Co., Ltd., uma das empresas estabelecidas na China Fabricantes de cotovelo PPR , produz COTOVELO PPR conexões como parte de um sistema completo de tubulação de copolímero aleatório de polipropileno. Nossos cotovelos mudam a direção do fluxo nas linhas de abastecimento de água quente e fria, aquecimento e processos industriais, e são produzidos junto com nossos tubos PPR para que um projeto receba material adequado, dimensões correspondentes e um sistema de qualidade.
A ZHSU foi fundada em 2004 no distrito de Jinshan, Xangai, com uma área de produção de 70.000 m² e um laboratório nacional certificado pelo CNAS. Cotovelos, acoplamentos, tês, uniões e válvulas PPR são moldados a partir de matéria-prima 100% importada, proveniente da Borealis e da Coreia do Sul, e depois inspecionados lote por lote antes de embalar.
Nossa linha de cotovelos PPR
A linha abrange as mudanças de direção que aparecem em quase todos os layouts de PPR, desde uma simples curva de 90° em um riser até uma transição rosqueada em uma conexão de fixação. Cada tipo está disponível nos tamanhos nominais que correspondem ao nosso programa de tubos PPR, para que uma lista de materiais possa ser construída a partir de uma única fonte.
Cotovelo de 90°
O acessório de ângulo reto padrão para transições riser-ramal, entradas de parede e conexões múltiplas em circuitos de abastecimento de água e aquecimento.
Cotovelo de 45°
Usado onde uma mudança de direção mais suave reduz a perda de pressão ou facilita o alinhamento em longos trechos horizontais e linhas de distribuição enterradas.
Reduzindo o cotovelo
Combina mudança de direção com redução de diâmetro, removendo um redutor separado nas saídas de ramais e compacteo o conjunto instalado.

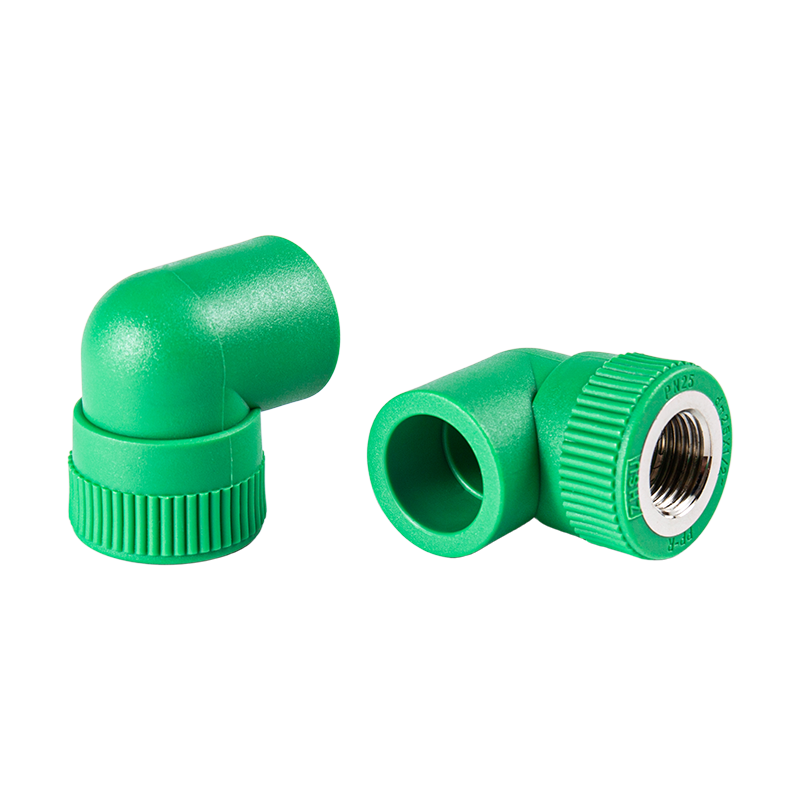

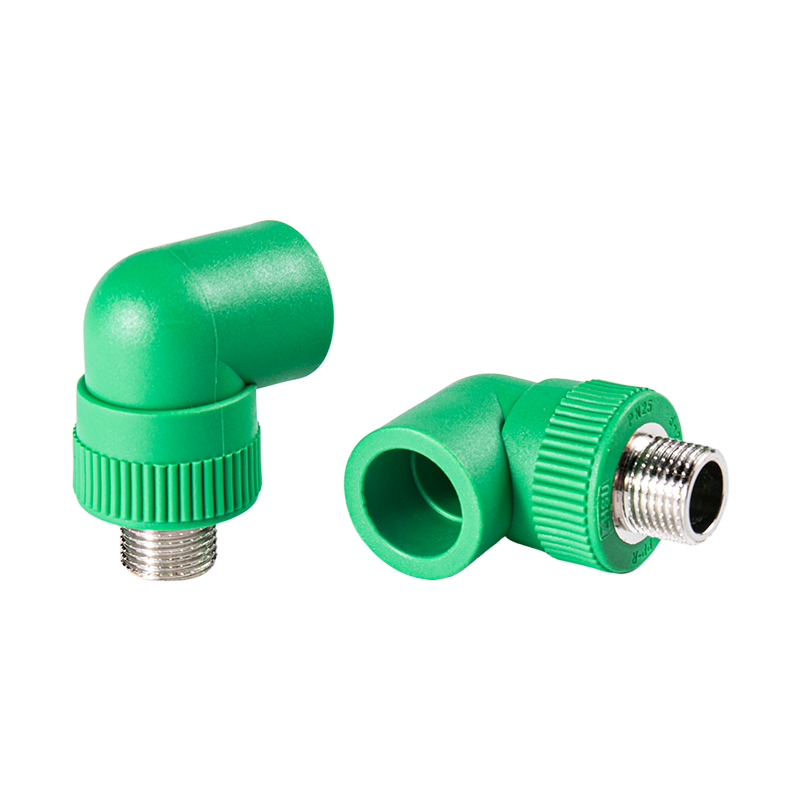

Cotovelos Roscados
Versões com rosca fêmea e macho conectam tubulações PPR a válvulas metálicas, bombas, medidores e instalações sanitárias sem um adaptador adicional.

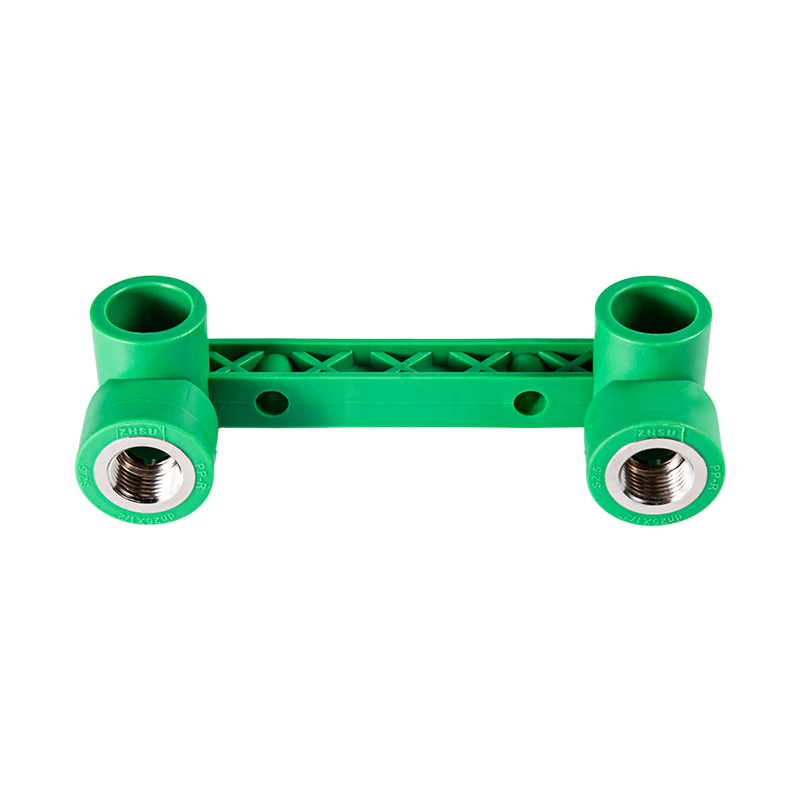

Cotovelo Feminino Duplex
Uma conexão de saída fêmea dupla para conexões de acessórios emparelhados e instalações compactas montadas na parede, onde duas derivações compartilham uma extremidade do tubo.
Onde cada tipo se encaixa
A seleção segue o desenho do roteamento, a temperatura do fluido e a conexão na extremidade do trecho. A tabela abaixo mapeia as condições comuns do projeto até o cotovelo que normalmente forneceríamos.
| Condição de aplicação | Cotovelo recomendado | Conexão típica |
|---|---|---|
| Elevador de água quente e fria doméstica | Cotovelo de 90°, 20–63 mm | Fusão de soquete para tubo PPR |
| Distribuição horizontal longa com cabeça limitada | Cotovelo de 45° | Fusão de soquete para tubo PPR |
| Descolagem de galhos com menor diâmetro de galho | Redução do cotovelo | Fusão de soquete, dois diâmetros |
| Conexão à bomba, válvula ou medidor de água | Cotovelo roscado fêmea ou macho | Rosca para componente metálico |
| Tomadas de fixação emparelhadas em uma parede | Cotovelo feminino duplex | Duas saídas roscadas |
| Aquecimento de alta temperatura ou linha de processo | Cotovelo de 90° ou 45° em grau PP-RCT | Fusão de soquete para tubo PP-RCT |
Controle de Materiais e Dimensionais
Os cotovelos PPR são moldados em copolímero aleatório de polipropileno, material escolhido para serviços de água quente porque resiste ao acúmulo de incrustações, corrosão e ataque eletroquímico. A espessura da parede, a profundidade do encaixe e a concentricidade do furo determinam se uma junta de fusão se mantém, portanto estas são as dimensões que controlamos mais de perto.
- Matéria-prima recebida de fornecedores da Borealis e da Coreia do Sul, com inspeção de recebimento antes da moldagem.
- Dimensões do soquete e da torneira mantidas no tamanho nominal para que o tempo de aquecimento e a profundidade de inserção sejam previsíveis no local.
- Inserções roscadas moldadas no corpo, com formato da rosca verificado em relação ao componente metálico correspondente.
- Amostragem em lote em nosso laboratório certificado pelo CNAS, além de verificações em processo em intervalos fixos durante a produção.
As conexões são embaladas em sacos plásticos transparentes em quantidades contadas e depois em caixas dedicadas, o que mantém os encaixes limpos e as quantidades verificáveis na chegada - o nível de controle esperado de um Fábrica de cotovelo PPR personalizado de 1/2" 3/4" .
Tamanhos, classes e opções de configuração
Nosso programa de cotovelos segue os tamanhos de tubos PPR que produzimos, com os tamanhos comuns de 20 mm, 25 mm e 32 mm usados em serviços de construção e tamanhos maiores para salas de fábrica e redes de distribuição. Como um Fábrica de cotovelo PPR personalizado de 1/2" 3/4" , as variantes rosqueadas são fornecidas com o padrão de rosca exigido pelo projeto.
| Ponto de configuração | Opções que fornecemos |
|---|---|
| Ângulo | 45°, 90° |
| Terminar conexão | Fusão de soquete, rosca fêmea, rosca macho, fêmea duplex |
| Relação de diâmetro | Igual ou reduzindo |
| Grau do material | PP-R para água quente e fria padrão; PP-RCT para maior temperatura e serviço de pressão |
| Cor | Cor PPR padrão, com cor específica do projeto sujeita a confirmação |
Cotovelos são usados junto com ACOPLAMENTO PPR , T PPR and VÁLVULAS PPR para completar uma rede de distribuição, e a família completa de acessórios está listada em PPR FITTING.
Instalação, teste e aceitação
Os cotovelos PPR unem-se ao tubo por fusão de soquete aquecido. A qualidade da junta depende da temperatura da ferramenta de fusão, do tempo de aquecimento e da profundidade de inserção que correspondem ao diâmetro do tubo, e da fixação e do tubo serem mantidos imóveis enquanto a junta esfria. Fornecemos as conexões com geometria de soquete consistente para que esses parâmetros permaneçam repetíveis em uma instalação grande.
- Teste de pressão a linha concluída antes da ocultação; deixe as juntas roscadas acessíveis onde o projeto permitir.
- Apoie passagens horizontais em intervalos adequados ao diâmetro do tubo para limitar a curvatura e a tensão nos cotovelos.
- Use selante de rosca compatível com água potável nos cotovelos roscados e evite torque excessivo na inserção moldada.
- Proteja os trechos de PPR expostos contra UV direto prolongado quando a instalação for ao ar livre.
Para aceitação, fornecemos o relatório de inspeção de fábrica do lote entregue. Nosso sistema de gestão é certificado pela ISO9001, ISO 14001 e OHSAS18001, e a documentação CE está disponível para produtos aplicáveis.
Informações que usamos para configurar sua solução
Uma cotação é preparada a partir da lista de pedidos e dos termos comerciais necessários. As informações a seguir nos permitem confirmar o tipo correto de cotovelo, classe e gaxeta sem idas e vindas.
- Lista de pedidos com tipo de cotovelo, ângulo, diâmetro e quantidade.
- Temperatura do fluido e do projeto, e se a linha é de água quente, água fria ou serviço de aquecimento.
- Padrão de rosca para cotovelos roscados e o componente correspondente na conexão.
- Prazo de negociação (FOB, CIF, CNF ou outro) e porto de destino.
- Requisitos de embalagem e marcação, incluindo rotulagem de caixas para distribuição.
- Qualquer requisito de OEM ou ODM para marca e documentação.
Os itens regulares de tubos e conexões são mantidos em estoque, portanto, não há quantidade mínima de pedido para conexões padrão. A entrega normalmente leva 15 dias e é confirmada de acordo com a lista de pedidos e o cronograma de produção atual.
Fornecimento, Documentação e Apoio Pós-Venda
Os cotovelos PPR são enviados com o tubo e outras conexões do mesmo sistema de produção, o que mantém a qualidade e as dimensões do material consistentes em todo o projeto. Confirmamos o pedido e, em seguida, compartilhamos o progresso da produção e fotos em intervalos de dois a cinco dias, e podem ser organizadas verificações de vídeo do processo de produção.
As amostras estão disponíveis; a amostra em si é gratuita e apenas o frete é cobrado, reembolsável mediante pedido em grandes quantidades. Se surgir um problema de qualidade após a entrega, nós o analisaremos com você e chegaremos a um acordo sobre uma solução. O período de garantia do nosso produto é de 50 anos sob as condições de serviço declaradas.
Perguntas frequentes
Quais tamanhos de cotovelo PPR a ZHSU fabrica?
Nossos cotovelos seguem os tamanhos de tubos PPR que produzimos, cobrindo os tamanhos de 20 mm, 25 mm e 32 mm comuns em serviços de construção e diâmetros maiores para salas de fábrica e redes de distribuição. As versões com rosca de 1/2" e 3/4" são itens padrão.
Quando um cotovelo de 45° deve ser usado em vez de um cotovelo de 90°?
Um cotovelo de 45° produz uma mudança de direção mais suave e menor perda de pressão, por isso é adequado para longos percursos horizontais e linhas de distribuição enterradas onde a altura manométrica disponível é limitada. Um cotovelo de 90° é a escolha normal em risers, entradas de parede e conexões compactas de plantas.
Qual é a diferença entre um cotovelo redutor e um acoplamento redutor?
Um cotovelo redutor altera a direção e o diâmetro em uma conexão, o que remove um redutor separado da montagem. Um acoplamento redutor altera apenas o diâmetro, em linha reta. O uso do cotovelo redutor reduz o número de juntas de fusão na retirada de um galho.
Como os cotovelos roscados PPR são vedados e instalados?
A inserção roscada é moldada no corpo do PPR e a rosca metálica é vedada com um selante de rosca compatível com água potável. A extremidade do soquete PPR é unida ao tubo por fusão de soquete aquecido padrão. O torque excessivo na pastilha deve ser evitado.
Que documentação de qualidade é fornecida com um pedido de cotovelo PPR?
Fornecemos o relatório de inspeção de fábrica para o lote entregue. Cada lote é amostrado em nosso laboratório certificado pelo CNAS e as verificações em processo são realizadas em intervalos fixos durante a produção. Estão disponíveis certificados ISO9001, ISO 14001 e OHSAS18001 e documentação CE para produtos aplicáveis.
A ZHSU pode fornecer cotovelos PPR com nossa própria marca?
Sim. Como um dos experientes da China Fabricantes de cotovelo PPR , oferecemos suporte a OEM e ODM, incluindo marca e documentação específicas do projeto. Compartilhe os requisitos de marca e especificações de embalagem com a lista de pedidos e confirmaremos na cotação.
